工業內窺鏡是依靠探頭前端攝像頭查找設備內部缺陷的可視化檢測工具，面對各種復雜結構，如何才能做到全方位檢測、不漏檢呢？不斷調整探頭位置并扭動探頭線的方式顯然費力還達不到預期的效果，本文要介紹的探頭360°旋轉工業內窺鏡，也稱360°轉向工業內窺鏡，可以輕松交出令人滿意的答卷，助力實現無死角檢測。

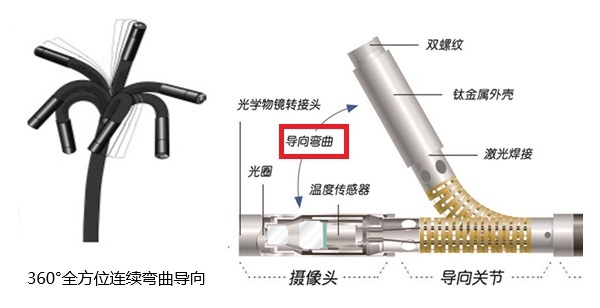

概念辨析：探頭360°旋轉，也稱360°全方位連續導向，是指探頭前端可以在球面范圍內彎曲，與早期使用的四方向導向（上、下、左、右）相比較，360°導向功能可以靈活調整探頭前端的攝像頭朝向，捕獲球面范圍內的全方位圖像，高效地實現無死角檢測。這個概念與探頭導向彎曲度不同，后者是指探頭在一個方向上的彎曲角度的最大值，是衡量導向性能的一個重要指標，導向彎曲度與探頭長度有關。如下圖可以看出這兩個概念的區別。

基本原理：探頭的360°旋轉以及導向彎曲，是由導向機構實現的，導向機構由這幾部分組成：導向關節、導向金屬絲、伺服電機（電動導向才有）、以及導向搖桿。首先，探頭前端有一個專門設計的可以靈活彎曲的導向關節；其次，貫穿于探頭線內部的有一組導向金屬絲，兩端分別連接手持機搖桿和導向關節；最后操作者利用搖桿（電動導向經由伺服電機控制）調整各導向金屬絲的松緊程度，從而牽引導向關節向所需的方向彎曲，實現探頭360°旋轉，以及在各個方向上的導向彎曲。

產品特點：現階段比較好的工業內窺鏡產品采用的是純電動方式的360°全方位連續導向，以韋林工業視頻內窺鏡為例，產品特點包括：

1. 全方位檢測：探頭前端360°全方位連續彎曲導向，有助于實現無死角的內窺檢測；

2. 大角度導向：通常認為導向彎曲度越大越好，以韋林MViQ為例，長度2m-4.5m探頭在平直狀態下導向彎曲度的最小值為160°；

3. 電動控制：采用微型大功率伺服電機控制的純電動導向，避免了手動導向（機械導向）的手指疲勞感、以及探頭損傷風險和維修成本；

4. 優選材質：導向金屬絲采用特質抗延展性強的鎢絲，導向壽命比同類產品更長；

5. 工藝精良：導向關節處激光焊接技術，導向彎曲部更牢靠耐用，而且避免縫隙滲液的風險；

6. 操控便利：采用導向和菜單二合一的操縱桿設計，節省空間且易于單手指操作；

7. 過載保護：確保鎢絲承受的拉力在閾值范圍內，避免狹小空間過障礙物時發生拉拽損傷；

8. 一鍵復位：快速釋放鎢絲應力、恢復探頭順直，避免探頭因為彎曲狀態在工件內部發生卡滯；

9. 精細調節：具備粗調、微調、以及彎曲鎖定等控制方式，方便快速檢查和精細排查的切換使用。

應用舉例：檢查汽車發動機時，如果使用導向性能差一些的工業內窺鏡，從火花塞送入探頭后，即便配合扭動探頭線等手動調節方式，也難以高效全面地檢查氣缸內壁情況，而且可能都無法清晰看到進排氣門的情況；而使用韋林的360°全方位連續導向的工業內窺鏡，能夠輕松快捷地查看整個氣缸的情況，而且出色的彎曲角度可以確保清晰地看到進排氣門情況，這些都給汽車發動機檢測提供了便利。

如何選擇：除了查看官網或產品手冊上的導向參數外，建議親自使用。一方面檢查是否能做到360°球面導向，以及導向角度是否和參數一致；另一方面關注操控體驗，如果不是電機控制，而是純靠手力拉拽的機械導向方式，會感覺手指比較費力，而且也不會有靈敏的粗調/微調、導向鎖定這樣的精細控制；此外還應該確認是否有過載保護、一鍵復位等保障導向機構壽命的附加功能?？疾炝诉@些方面，往往就可以買到導向性能不錯的產品。

綜上所述，探頭360°旋轉工業內窺鏡是實現無死角檢測的高效工具。韋林產品在導向各方面細節上都展現了極強的專業度，充分考慮了檢測的功能與性能、產品壽命和耐用性、以及用戶使用體驗；而且不僅僅是導向，韋林產品在成像、照明、測量、便攜性等等各個方面，都同樣做到了精益求精。

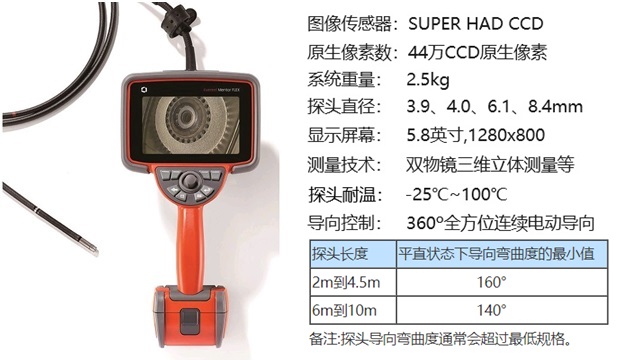

這里為您展示韋林品牌的一款探頭360°旋轉實現無死角檢測的工業內窺鏡產品—— Everest Mentor Flex，產品圖和參數如下圖所示：
