近日有客戶咨詢：使用工業內窺鏡發現渦輪葉片的葉尖掉角缺陷后，采用相位掃描3D測量技術測量缺陷報錯，是怎么回事？該用戶遇到的問題在韋林專業人士的指導下已順利解決。特在此分享，希望您在使用相位掃描3D測量內窺鏡時避免發生同樣的問題。

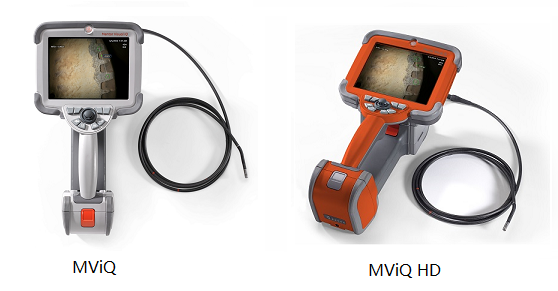

韋林工業內窺鏡 Mentor Visual iQ（MViQ）是3D測量內窺鏡，可以選裝單物鏡相位掃描三維立體測量技術，該測量技術通過專用相位掃描3D測量鏡頭和探頭捕捉被測物表面三維信息，無需進行光標匹配或標記陰影線，測量準確，而且無需頻繁更換鏡頭。

使用注意事項：該測量技術在測量之前計算出全部三維坐標、并形成點云圖，為了實現這一點，需要在測量前采集大量的、穩定的圖像信息。因此，在相位掃描測量的圖像掃描過程中，需保持探頭靜止，大約1、2秒鐘左右的樣子，給系統以相對充足的時間獲取大量的圖像信息，同時屏幕上也會出現“正在捕獲圖像......請保持探頭靜止”這樣的提示信息，掃描完畢后，即可開始測量。

如果內窺鏡探頭處于移動狀態，系統無法捕捉所需的圖像信息；如果在捕捉期間探頭發生移動，系統會暫停捕捉，直到移動停止，嘗試第二次捕捉；如果每次嘗試在未移動情況下捕捉得到足夠幀以提供足夠的表面覆蓋率，則可以繼續進行測量；如果每次嘗試在未移動情況下均未完成，則顯示信息說明捕捉受移動影響，這樣可能導致比未移動時出現更多不可測量的(紅色)像素或較高的噪音水平；如果移動足以大幅降低 3D數據質量，則系統將提示圖像捕捉失敗。

因此，在使用相位掃描3D測量內窺鏡測量缺陷時，一定要注意在圖像掃描過程中，需保持探頭靜止，否則可能會增加圖像的不可測區域以及噪音，甚至出現報錯無法完成測量。相位掃描三維立體測量技術是先進的工業內窺鏡缺陷測量技術，使用中應遵照操作手冊中的說明，如果您遇到問題，也可以咨詢北京韋林意威特工業內窺鏡有限公司（http://www.xcjmggc.com）。
